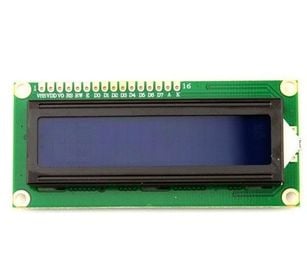

PANTALLA LCD 16×2

Descripción

DESCRIPCIÓN El LCD 1602 funciona con el controlador interno HD44780, un integrado muy utilizado y para el cual existe mucha información. El LCD utiliza 7 pines en total: 4 pines para datos, 2 para contros y 1 para el manejo del backlight. Para la programación del LCD en Arduino debemos utilizar la librería «LiquidCrystal» que viene incluida por defecto en el IDE de Arduino, por lo que podemos utilizar los programas que vienen de ejemplo en la librería, tan solo hay que modificar una línea de código: Reemplazar: LiquidCrystal lcd(rs, en, d4, d5, d6, d7); Por: LiquidCrystal lcd(8,9,4,5,6,7); Especificaciones Voltaje de operación: 5V DC Interfaz: Paralelo de 4 y 8 bits Compatible con 6800 paralelo de 4 y 8 bits Número de filas: 2 Número de columnas: 16 Número de pines: 16 Corriente máxima: 25mA
