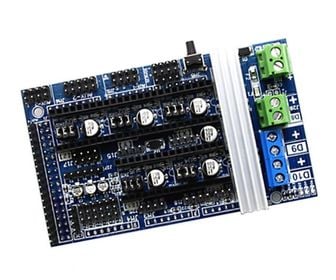

SHIELD RAMPS 1.6 PARA ARDUINO MEGA

Descripción

Especificaciones Voltaje de Entrada: Rango: 12V a 24V DC Regulador Interno: Regula a 5V para alimentar el Arduino y otros componentes. Pines de Motor Paso a Paso: Número de Motores: Hasta 5 (X, Y, Z, Extrusor 1, Extrusor 2) Conector: Tipo de terminal de tornillo de 4 pines para cada motor. Voltaje de Control: Correlacionado con la alimentación del sistema (12V o 24V). Conectores de Calentador: Calentador de Cama: 1 conector de 2 pines. Calentadores de Extrusor: 2 conectores de 2 pines cada uno. Voltaje de Operación: Coincide con el voltaje de entrada (12V o 24V). Sensores y Termistores: Número de Termistores: 3 (1 para la cama caliente, 2 para extrusores) Conectores: Terminales de 2 pines para cada termistor. Rango de Temperatura: Compatible con termistores típicos de impresoras 3D (100kΩ a 25°C). Finales de Carrera (Limit Switches): Hasta 6 finales de carrera. Tipo de Conexión: Terminales de 2 pines para cada final de carrera. Voltaje de Operación: Compatible con el voltaje de control (5V desde el Arduino). Puertos de Comunicación: Ventiladores: Número de Conectores: 2 (Fan 1 y Fan 2) Tipo de Conector: Terminal de 2 pines. Voltaje de Operación: Coincide con el voltaje de entrada (12V o 24V). Pantalla LCD: Conector: 20 pines para conexión a la pantalla LCD y panel de control. Protección Electrónica: Protección contra Sobrecarga: Incluye fusibles para proteger el circuito. Protección contra Cortocircuitos: Circuitos diseñados para prevenir daños. Dimensiones: Longitud: 120 mm Ancho: 120 mm Altura: Varía con los drivers de motor montados.
